盤根，也叫密封填料，通常由較柔軟的線狀物編織而成，通過截面積是正方形的條狀物填充在密封腔體內,從而實現密封。填料密封最早是以棉麻等纖維塞在泄漏通道內來阻止液流泄漏，主要用作提水機械的軸封。由于填料來源廣泛，加工容易，價格低廉，密封可靠，操作簡單，所以沿用至今?，F(xiàn)在盤根被廣泛用于離心泵、壓縮機、真空泵、攪拌機和船舶螺旋槳的轉軸密封、活塞泵、往復式壓縮機、制冷機的往復運動軸封，以及各種閥門閥桿的旋動密封等。
填料密封結構及原理:

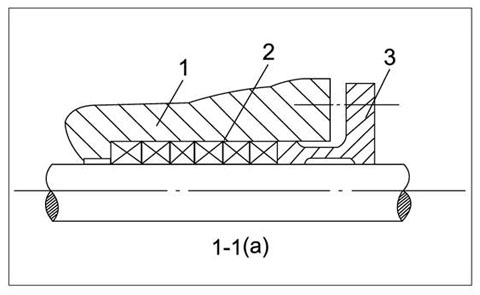

常用填料密封結構如圖1-1(a)所示，填料密封由填料2裝于填料函1內，通過填料壓蓋3將填料壓緊在軸的表面。由于軸表面總有些粗糙，其與填料只能是部分貼合，而部分未接觸，此就形成無數個迷宮。當帶壓介質通過軸表面時，介質被多次節流，憑借這“迷宮效應”而達到密封。填料與軸表面的貼合、摩擦，也類似滑動軸承，固應有足夠的液體進行潤滑，以保證密封有一定的壽命，即所謂的“軸承效應”。由此可見良好的填料密封，即是迷宮效應和軸承效應的綜合。

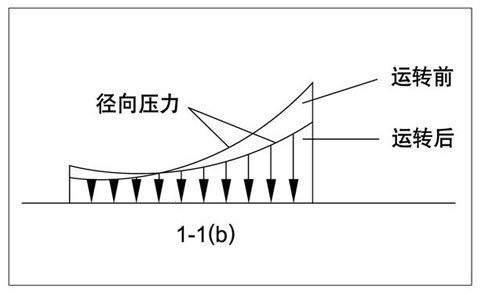

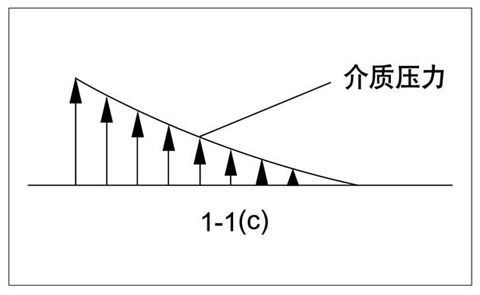

填料對軸的壓緊力通過擰緊壓蓋螺栓產生。由于填料是彈塑性體，當受到軸向壓緊后，產生摩擦力致使壓緊力沿軸向逐漸減少，同時所產生的徑向壓緊力使填料緊貼于軸表面而阻止介質外漏。徑向壓緊力的分布如圖1-1(b)所示，其由外端(壓蓋)向內端，先是急劇遞減后趨平緩，介質壓力的分布如圖1-1(c)所示，由內端逐漸向外端遞減，當外端介質壓力為零時，則泄漏很少，大于零時泄漏較大。
常用填料密封材料:
隨著新材料的不斷出現，填料結構型式也有很大的變化，這無疑將促使填料密封的應用更加廣泛，用作填料的材料應具備如下特性：
●有一定的彈塑性。當填料受軸向壓緊時能產生較大的徑向壓緊力，以獲得密封；當機器和軸有振動或軸有跳動及偏心時，能有一定的補償能力(追隨性)；
●化學穩定性。既不被介質所腐蝕、溶漲，也不污染介質；
●不滲透性。介質對大部分纖維均有一些滲透，故要求填料組織致密，為此在制作填料時往往需要浸漬、填充各種潤滑劑和填充劑；
●自潤滑性好，摩擦系數小并耐磨；
●耐溫性。當摩擦發熱后能承受一定的溫度；
●拆卸方便；
●制造簡單，價格低廉。

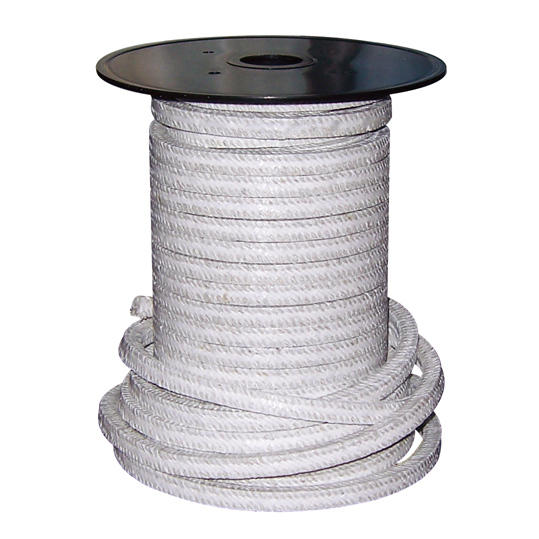

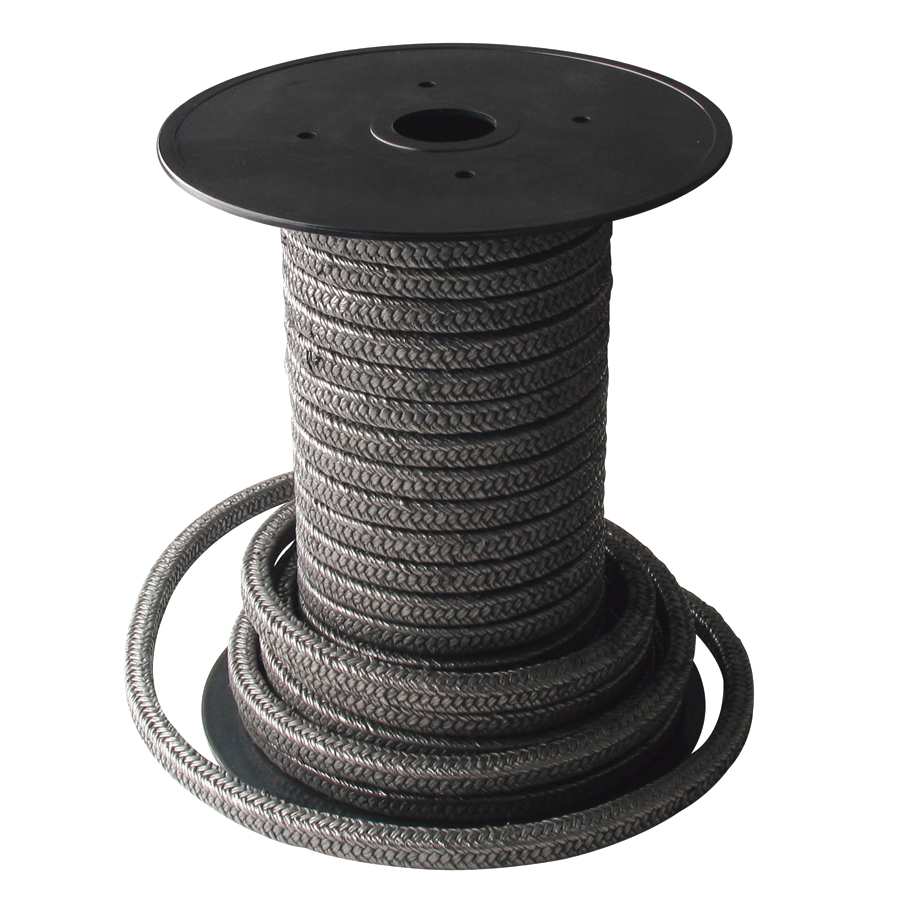

常用盤根材料分為以下幾類：
●石棉類
涂石墨石棉盤根、浸四氟石棉盤根、石棉橡膠盤根等，因環保性能較差，已逐漸被淘汰。
●纖維類
浸四氟苧麻盤根、高水基盤根、油浸棉紗盤根、四氟浸潤纖維盤根、石墨浸潤纖維盤根、GFO纖維盤根等

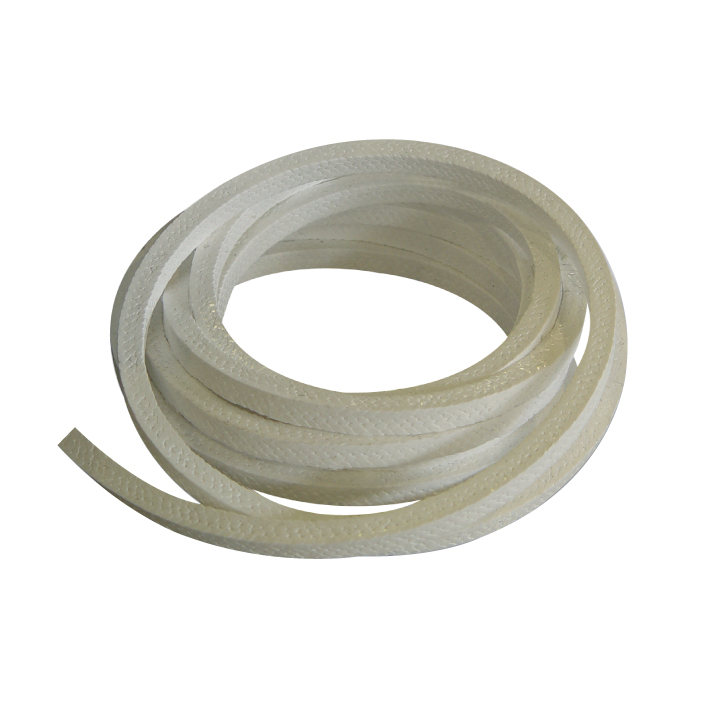

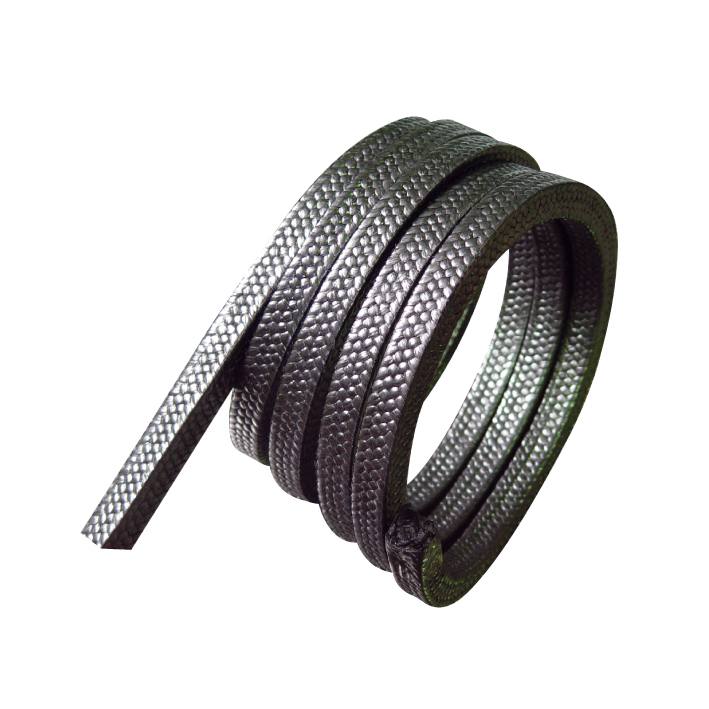

●四氟類
石墨潤滑四氟盤根、白四氟盤根、含油白四氟盤根、膨脹四氟盤根、硅膠芯盤根等

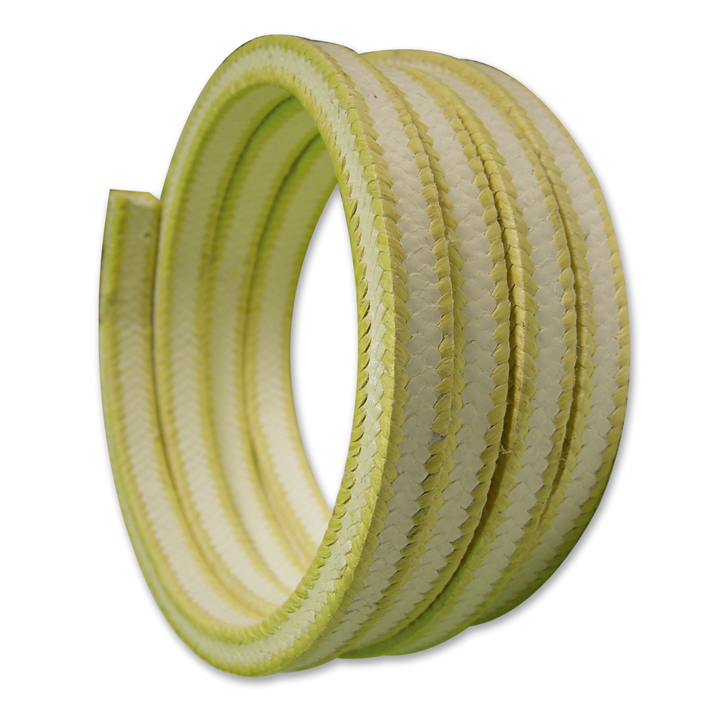

●芳綸類
芳綸纖維盤根、芳綸纖維四氟盤根、油浸芳綸纖維盤根等

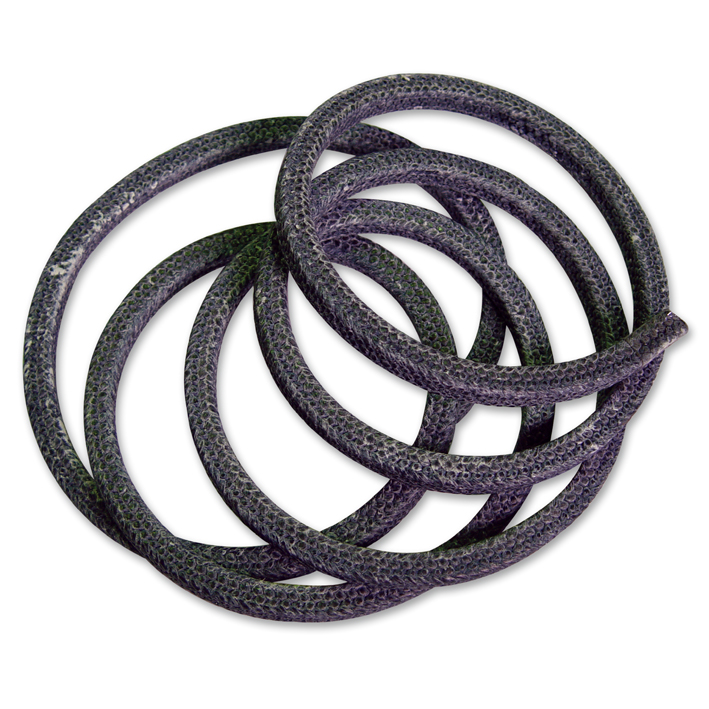

●碳纖維類
預氧絲碳纖維盤根、碳纖維盤根、鎳絲增強碳纖維盤根、石墨潤滑碳纖維盤根等

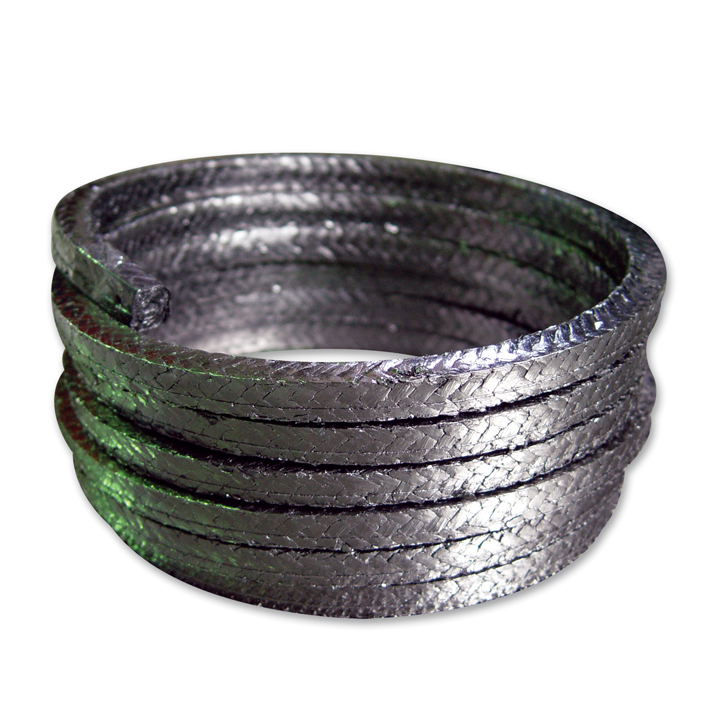

●石墨類
柔性石墨盤根、四氟增強石墨盤根、金屬增強石墨盤根、碳纖維增強石墨盤根等

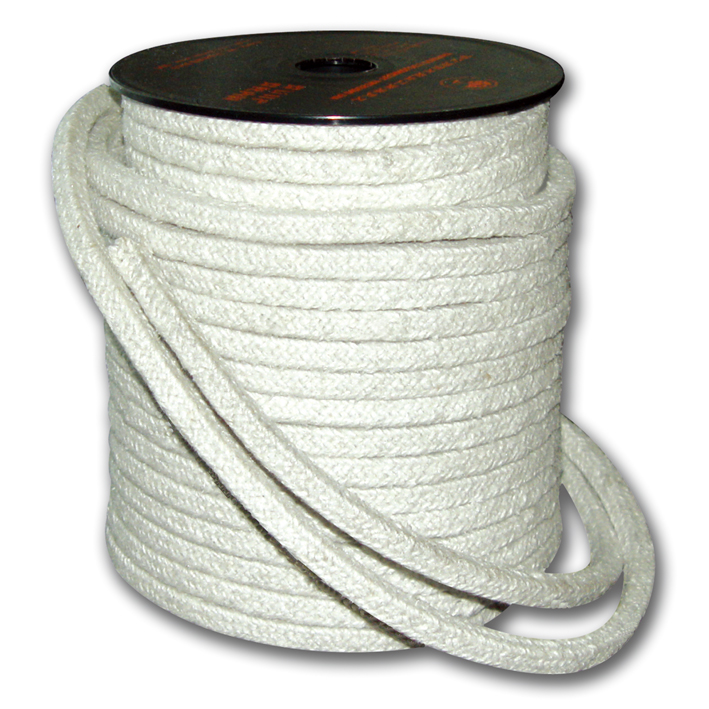

●陶瓷纖維類
陶瓷纖維盤根
隨著新材料的不斷出現，填料結構型式也有很大的變化，這無疑將促使填料密封的應用更加廣泛，用作填料的材料應具備如下特性：
●有一定的彈塑性。當填料受軸向壓緊時能產生較大的徑向壓緊力，以獲得密封；當機器和軸有振動或軸有跳動及偏心時，能有一定的補償能力(追隨性)；
●化學穩定性。既不被介質所腐蝕、溶漲，也不污染介質；
●不滲透性。介質對大部分纖維均有一些滲透，故要求填料組織致密，為此在制作填料時往往需要浸漬、填充各種潤滑劑和填充劑；
●自潤滑性好，摩擦系數小并耐磨；
●耐溫性。當摩擦發熱后能承受一定的溫度；
●拆卸方便；
●制造簡單，價格低廉。
常用盤根材料分為以下幾類：
●石棉類
涂石墨石棉盤根、浸四氟石棉盤根、石棉橡膠盤根等，因環保性能較差，已逐漸被淘汰。
●纖維類
浸四氟苧麻盤根、高水基盤根、油浸棉紗盤根、四氟浸潤纖維盤根、石墨浸潤纖維盤根、GFO纖維盤根等
●四氟類
石墨潤滑四氟盤根、白四氟盤根、含油白四氟盤根、膨脹四氟盤根、硅膠芯盤根等
●芳綸類
芳綸纖維盤根、芳綸纖維四氟盤根、油浸芳綸纖維盤根等
●碳纖維類
預氧絲碳纖維盤根、碳纖維盤根、鎳絲增強碳纖維盤根、石墨潤滑碳纖維盤根等
●石墨類
柔性石墨盤根、四氟增強石墨盤根、金屬增強石墨盤根、碳纖維增強石墨盤根等
●陶瓷纖維類
陶瓷纖維盤根

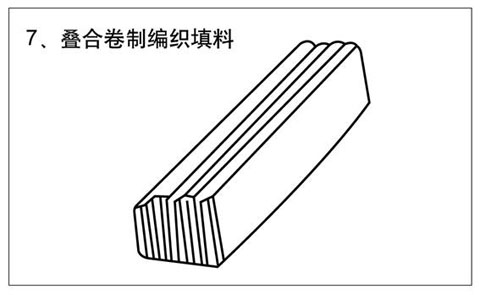

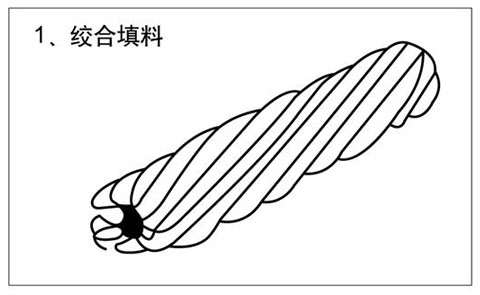

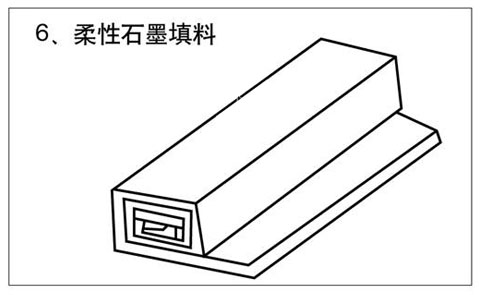

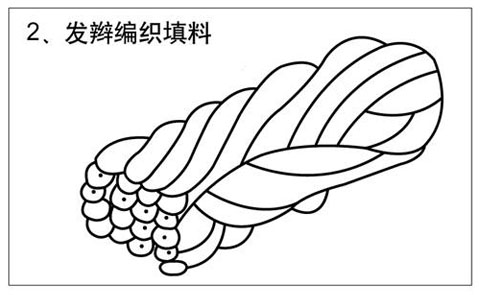

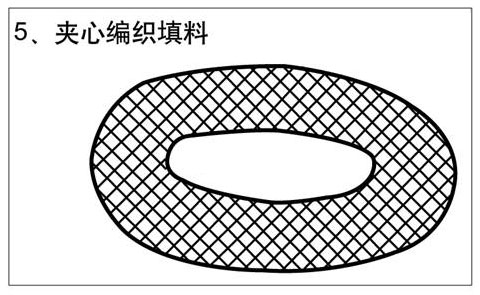

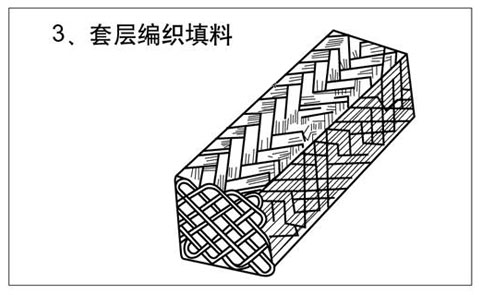

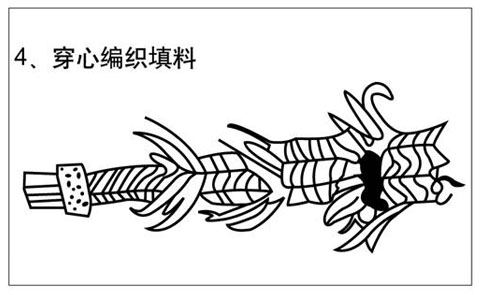

常用填料的形式
| AIGI 2系列特種專用盤根 | |
|
產品代號 |
說明 |
| AIGI 20 | 腐蝕介質專用型 |
| AIGI 21 | 一般腐蝕介質專用盤根 |
| AIGI 22 | 中溫泵閥專用盤根 |
| AIGI 23 | 強堿介質專用盤根 |
| AIGI 24 | 高溫高壓泵閥專用盤根 |
| AIGI 25 | 灰渣介質專用盤根 |
| AIGI 25G | 灰渣介質防磨軸專用盤根 |
| AIGI 26 | 替代GFO專用盤根 |
| AIGI 26W | 酸性介質及衛生行業專用盤根 |
| AIGI 27 | 苧纖水基盤根 |
| AIGI 27W | 白色苧纖水基盤根 |
| AIGI 28 | 高溫高速泵用盤根 |
| AIGI 29 | 高溫高壓閥門專用盤根 |
| AIGI 1系列高等級纖維盤根 | |
| 產品代號 |
說明 |
| AIGI 10 | 陶瓷纖維盤根 |
| AIGI 11 | PTFE浸潤預氧碳纖維盤根 |
| AIGI 12 | 預氧碳纖維盤根 |
| AIGI 13 | 耐堿纖維盤根 |
| AIGI 14 | 高碳纖維盤根 |
| AIGI 15 | 芳綸纖維盤根 |
| AIGI 15G | 芳綸纖維與PTFE混編盤根 |
| AIGI 16 | 石墨PTFE盤根 |
| AIGI 16W | 白色PTFE盤根 |
| AIGI 17 | 苧麻纖維盤根 |
| AIGI 17W | 白色苧麻纖維盤根 |
| AIGI 18 | 石墨帶編織盤根 |
| AIGI 19 | 金屬絲加強石墨盤根 |
| AIGI SC系列單膠心彈性盤根 | |
| 產品代號 | 說明 |
| AIGI 21SC | 一般腐蝕介質專用單膠心盤根 |
| AIGI 22SC | 中溫泵閥專用單膠心盤根 |
| AIGI 25SC | 灰渣介質專用單膠心盤根 |
| AIGI 25GSC | 灰渣介質專用單膠心盤根 |
| AIGI 26SC | 替代GFO專用單膠心盤根 |
| AIGI 26WSC | 替代傳統四氟專用單膠心盤根 |
| AIGI MSC系列多膠心彈性盤根 | |
| 產品代號 | 說明 |
| AIGI 21MSC | 一般腐蝕介質專用多膠心盤根 |
| AIGI 22MSC | 中溫泵閥專用多膠心盤根 |
| AIGI 25MSC | 灰渣介質專用多膠心盤根 |
| AIGI 25GMSC | 灰渣介質專用多膠心盤根 |
| AIGI 26MSC | 替代GFO專用多膠心盤根 |
| AIGI 26WMSC | 衛生行業專用多膠心盤根 |
| AIGI OEM 0系列普通纖維盤根 | |
| 產品代號 | 說明 |
| OEM 00 | 陶瓷纖維盤根 |
| AIGI OEM 00系列低等級纖維盤根 | |
| 產品代號 | 說明 |
| OEM 01/OEM 00X1 | 預氧碳纖維盤根(PTFE浸潤) |
| OEM 02/OEM 00X2 | 預氧碳纖維盤根 |
| OEM 03 | 耐堿纖維盤根 |
| OEM 04 | 高碳纖維盤根 |
| OEM 05/OEM 00X5 | 芳綸纖維盤根 |
| OEM 05G/OEM 00X5G | 芳綸纖維與PTFE混編盤根 |
| OEM 06/OEM 00X6 | PTFE 盤根(石墨顆粒潤滑) |
| OEM 06W/OEM 00X6W | PTFE盤根 |
| OEM 08/OEM 00X8 | 高純石墨盤根 |
| OEM 09/OEM 00X9 | 金屬絲增強石墨盤根 |
| CHESTERTON盤根系列 | |
| 產品代號 | 說明 |
| CHESTERTON 1600EN | 高溫高壓閥門盤根 |
| CHESTERTON 1500EN | 高溫高壓閥門盤根 |
| CHESTERTON 1400R | 泵與閥通用盤根 |
| CHESTERTON 477EN | 碳纖維泵與閥盤根 |
| CHESTERTON 1400 | 泵與閥盤根 |
| CHESTERTON 477-1T | 碳纖維盤根 |
| CHESTERTON TWO | 耐高溫盤根 |
| CHESTERTON 370 | 耐高溫耐腐蝕盤根 |
| CHESTERTON 1727EN | 耐磨損盤根 |
| CHESTERTON 324 | 化學閥門盤根 |
| CHESTERTON 1724 | 化學閥門盤根 |
| CHESTERTON 1760/1761 | 化學泵往復泵盤根 |
| CHESTERTON Inner Lube | 化學泵盤根 |
| CHESTERTON 412EN | 泵用白色盤根 |
| CHESTERTON 1740 | 泵與閥盤根 |
| CHESTERTON 1750 | 耐腐蝕盤根 |
| CHESTERTON 328 | 化學泵與氣體閥門盤根 |
| CHESTERTON 1730SC | 高彈性耐磨盤根 |
| CHESTERTON 1725 | 食品級應用盤根 |
| CHESTERTON 425 | 食品級應用盤根 |
| CHESTERTON Lid-Lock | 箱蓋密封盤根 |
| CHESTERTON 329 Stern-Lon | 柔軟低摩擦盤根 |
